Passage en Introduction de données manuelle (MDI)
Appuyer sur la touche « MDI »
Appel de l’outil à jauger en broche.
Appel de l’outil à jauger en broche.
Exemple pour l’outil 8 : M6 T8
Lancement de la commande
Appuyer sur le bouton DÉPART CYCLE
Aller dans le Menu de génération de Programme

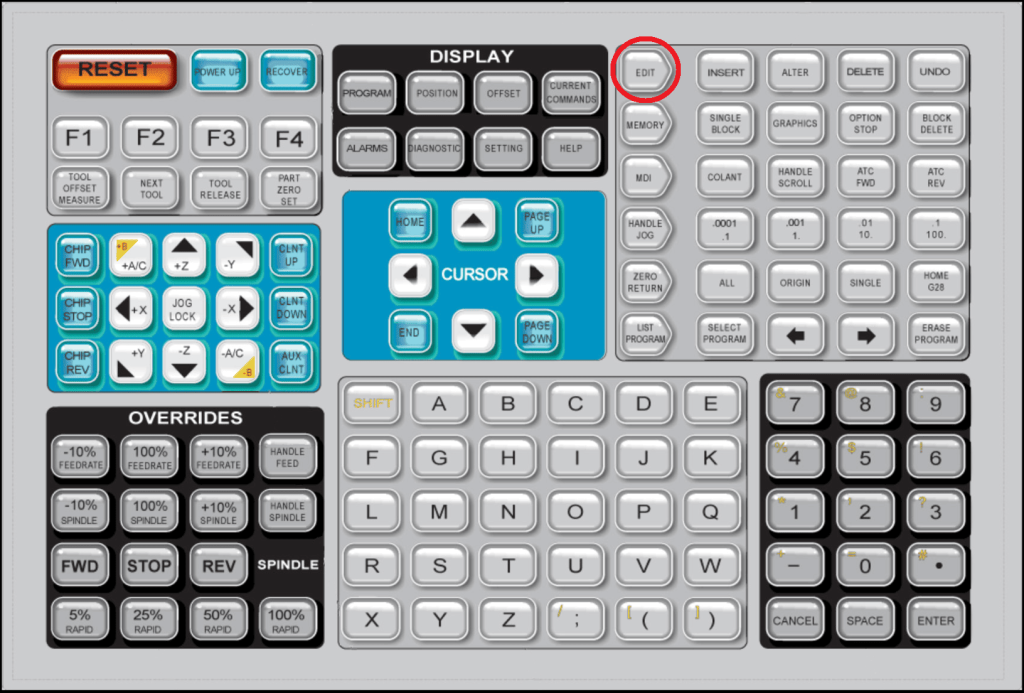

Appuyer sur la touche EDIT
A l’aide des flèches de déplacement
Pour la suite utiliser les flèches pour les menus

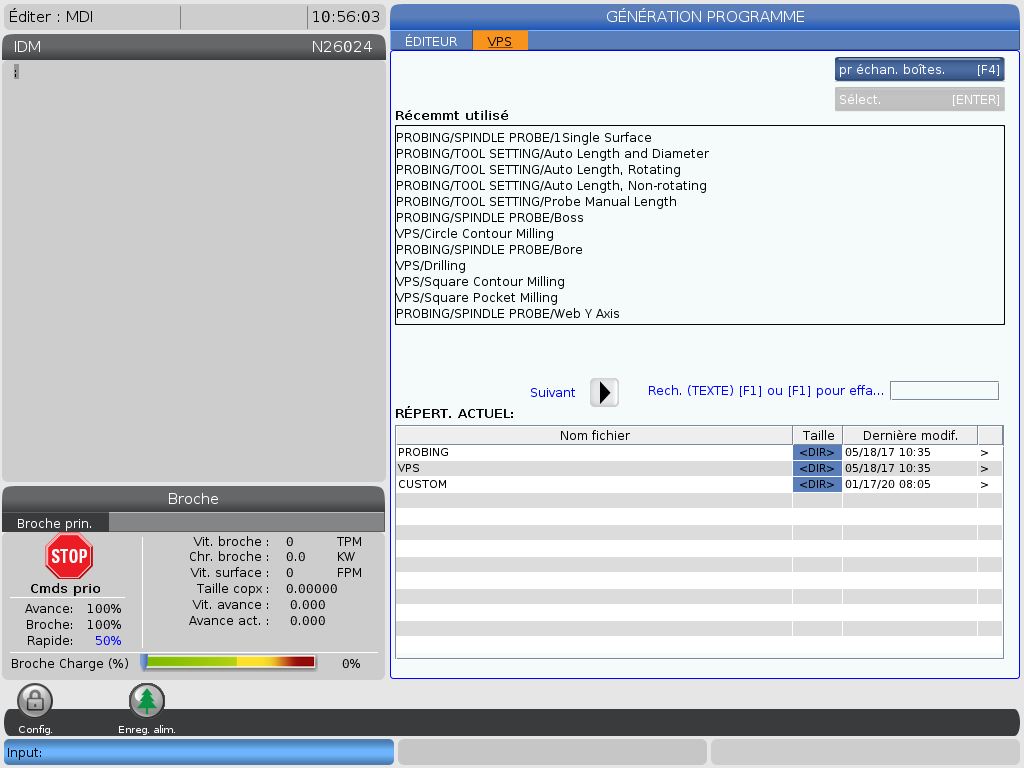

Sélectionner VPS
Sélectionner VPS (choix entre EDITEUR OU VPS)

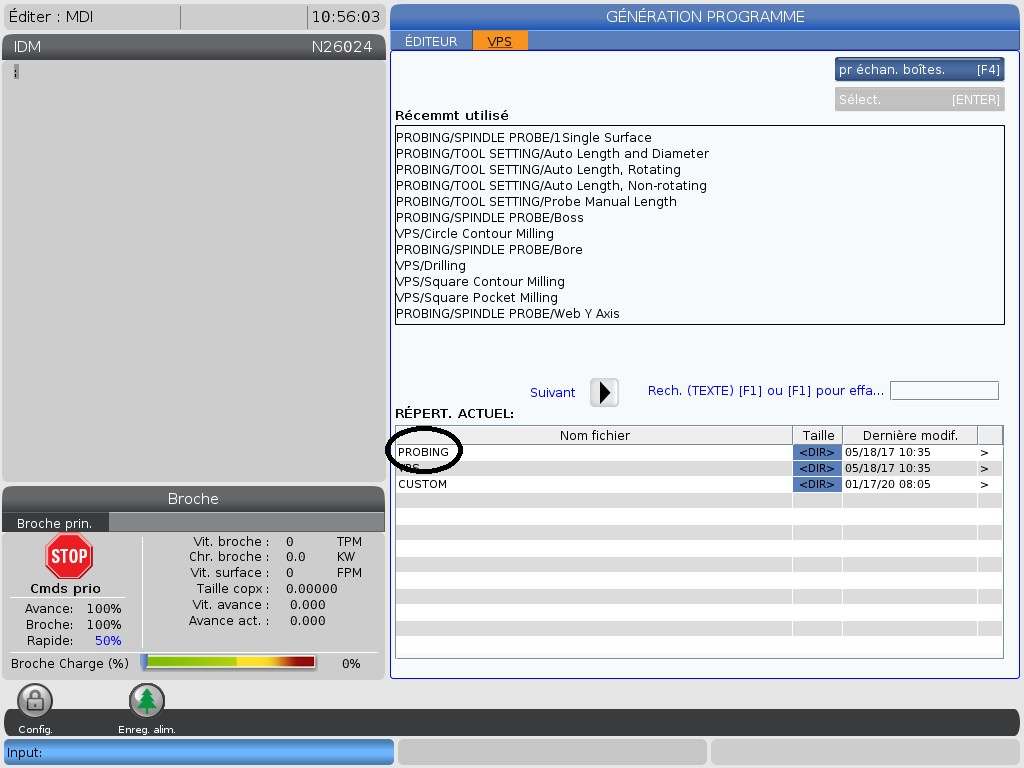

Sélectionner PROBING
PROBING (choix entre PROBING, VPS, CUSTOM)

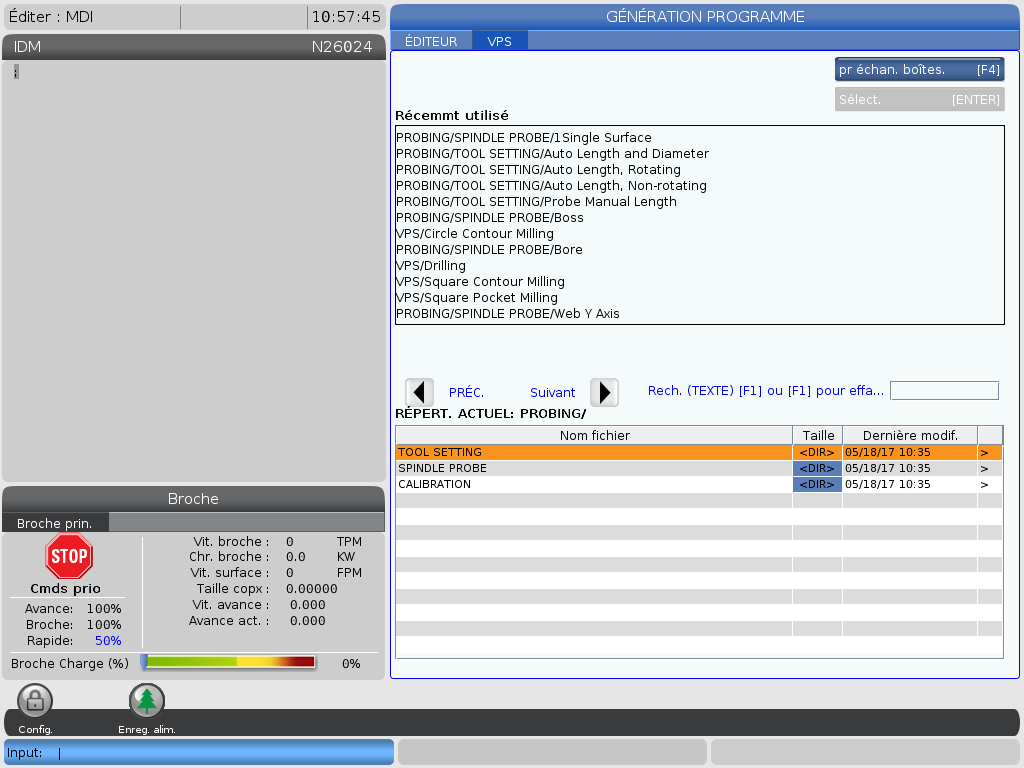

Sélectionner TOOL SETTING
Sélectionner TOOL SETTING (choix entre TOOL SETTING, SPINDLE PROBE, CALIBRATION)

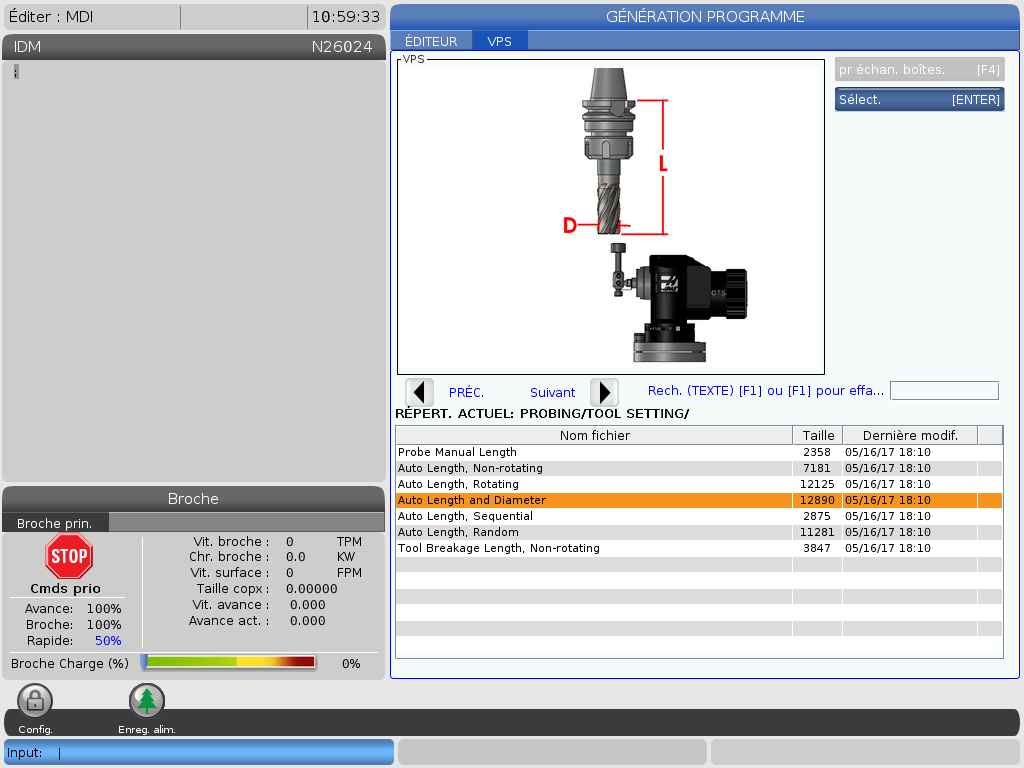

Sélection méthode calcul
Choisir la méthode de calcul en fonction de l’outil :
Auto Length, Non-rotating pour les forets et forets à pointer
Auto Length, Rotating pour les fraises à surfacer
Auto Length and Diameter pour les fraises 2 tailles

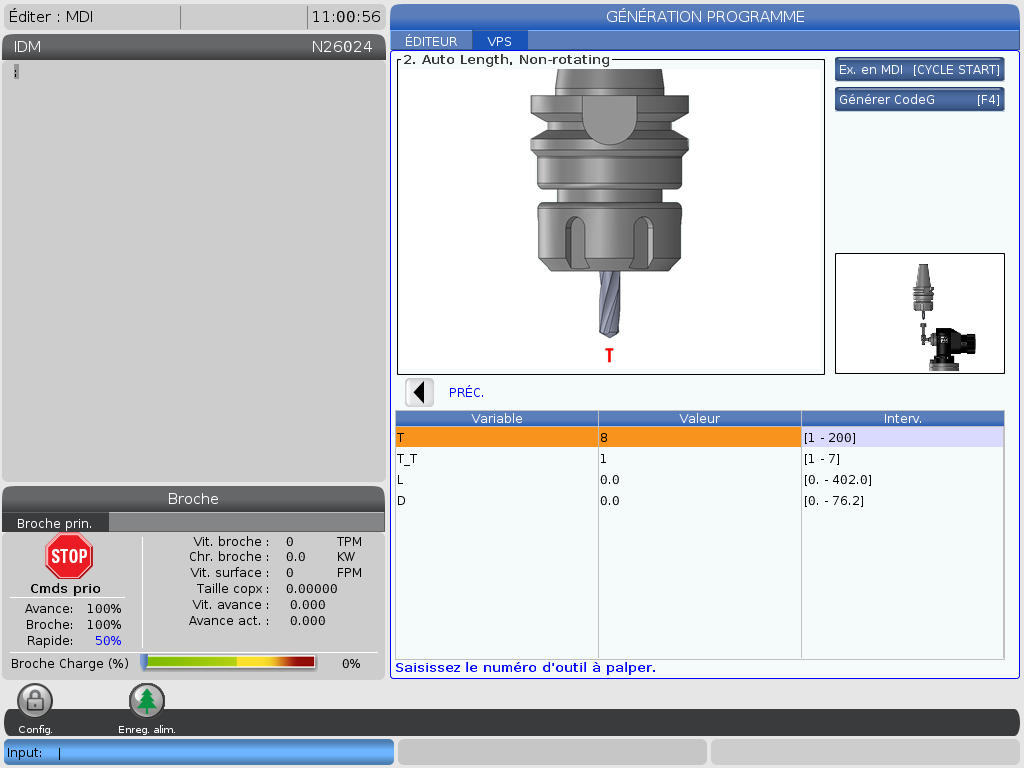

Numéro de l’outil (T)
Vérifier que le numéro de l’outil est bien celui que l’on veut mesurer.
numéro de type d’outil (T_T)
Sélectionner le type de l’outil sélectionner (T_T = Tool_Type)
1 Foret
2 Taraud
3 Fraise à surfacer, à alésage
4 Fraise 2 tailles
5 Foret à pointer
6 Fraise boule
7 Palpeur

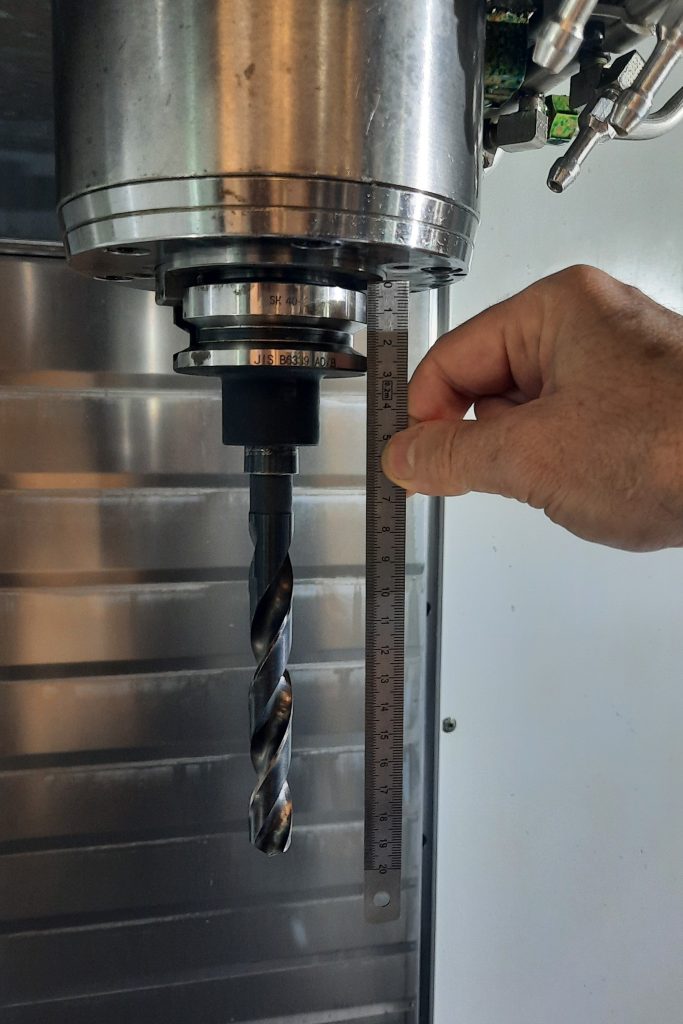

Mesurer la longueur de l’outil
Mesurer approximativement (5 mm près) la longueur de l’outil avec un réglet ou une jauge de profondeur.
Renseigner la longueur de l’outil (L)
Renseigner la valeur en mm en ajoutant un point après le nombre. Exemple : « 195. » (pour 195 mm =19.5 cm)

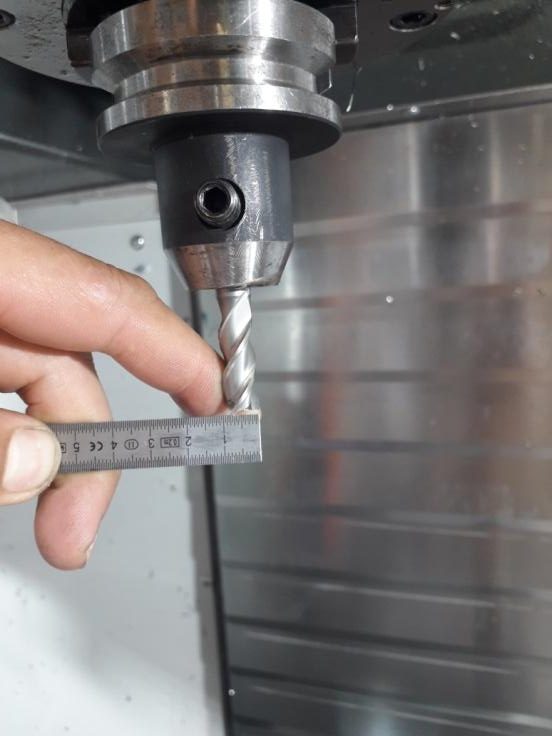

Mesurer le diamètre de l’outil (R)
Mesurer approximativement (5 mm près) le diamètre de l’outil avec un réglet ou une jauge de profondeur.

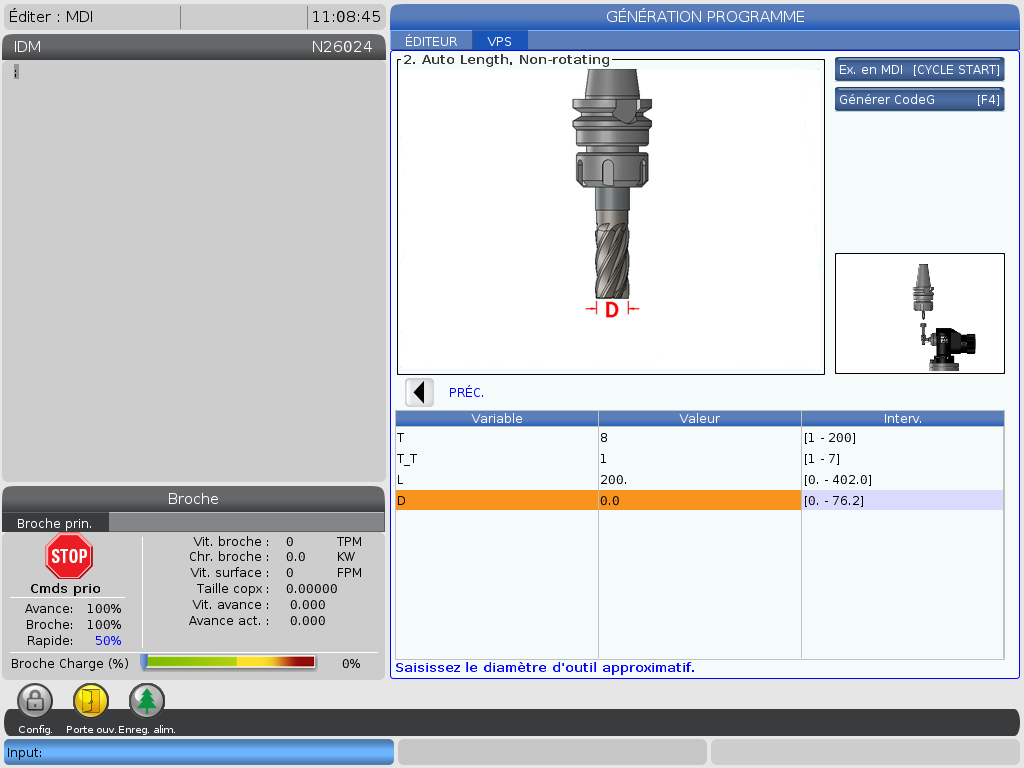

Renseigner le diamètre de l’outil (R)
Renseigner la valeur du diamètre en mm en ajoutant un point après le nombre. Exemple : « 5. »
si vous êtes sur un foret(T_T =1) vous pouvez mettre 0

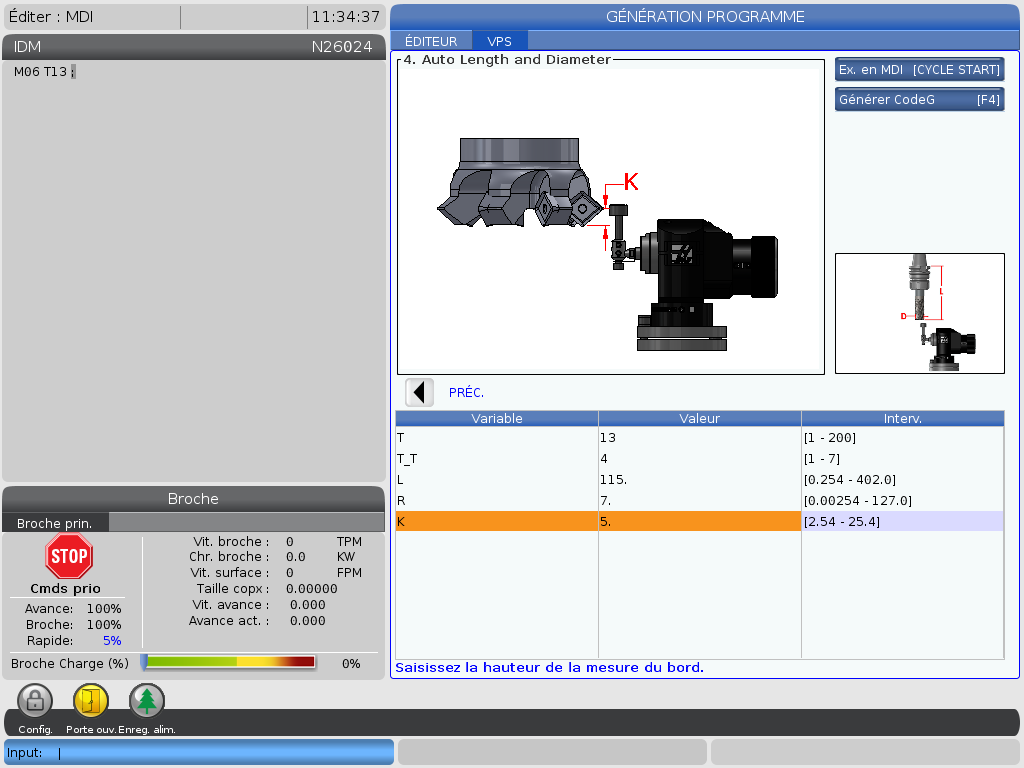

Renseigner rayon de l’outil sur la dent (K) (pas pour les foret)
si il y a cette partie :
on mettra 5
diminuer la vitesse
5 ou 25 % de la vitesse
Lancement Programme
Appuyer sur le bouton DÉPART CYCLE (et vérifier que la diode du renishaw clignote verts )
Pour finir
Après que la machine a fait les mesures,

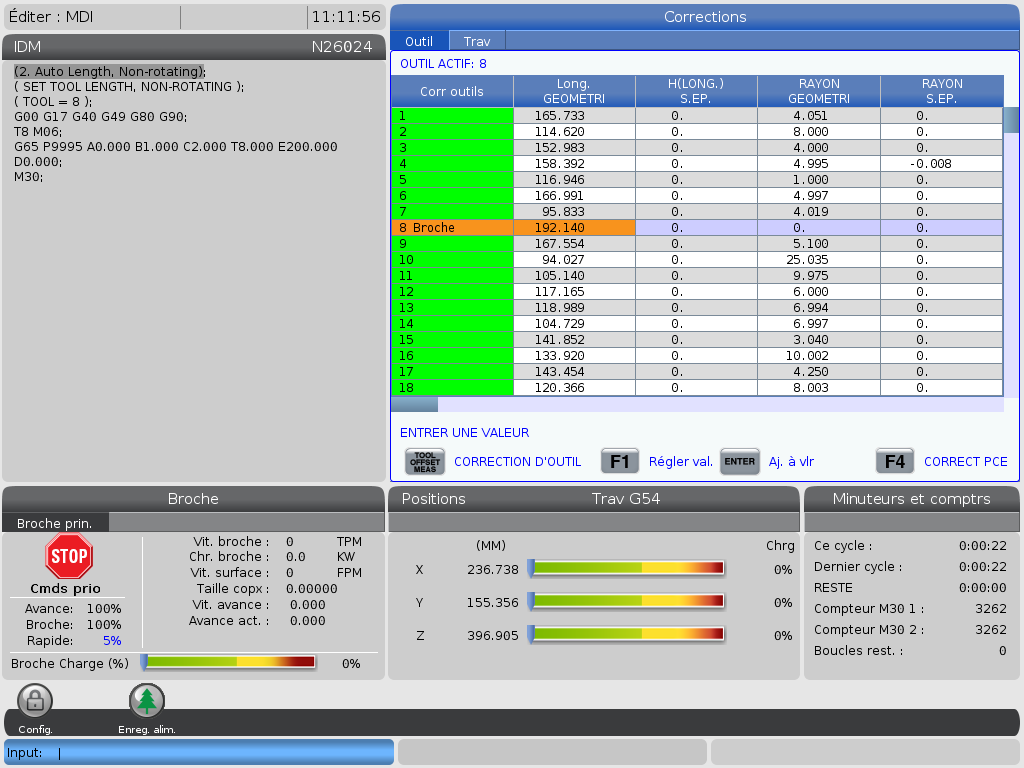

appuyer sur offset pour voir le résultat des mesures
Résultat
Ici un résultat pour un foret
Fin des jauges outils
